DESCRIPCIÓN PUERTAS CORREDERAS CORTAFUEGOS EI-60, EI-90, EI-120, EI-180 Y EI-240

Download pdf Descargar ficha técnica CORREDERAS CORTAFUEGOS DE VIDRIO EI-60

Download pdf Descargar ficha técnica CORREDERAS CORTAFUEGOS METÁLICAS

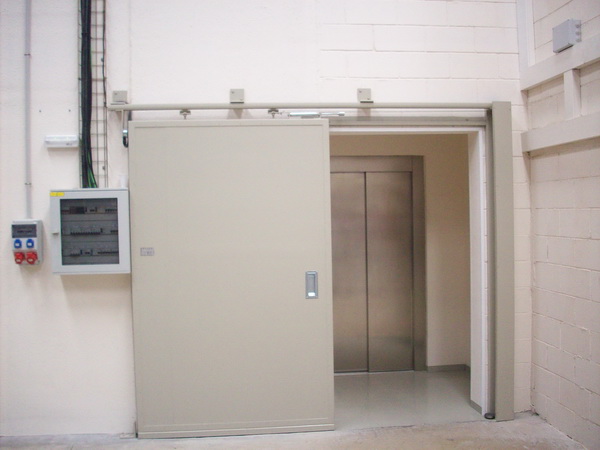

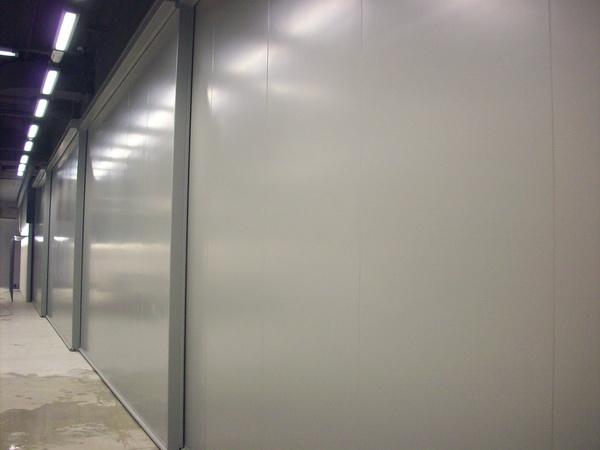

FABRICACIÓN A MEDIDA EN UNA HOJA, HOJAS OPUESTAS Y VARIAS HOJAS TELESCÓPICAS

FUNCIONAMIENTO:

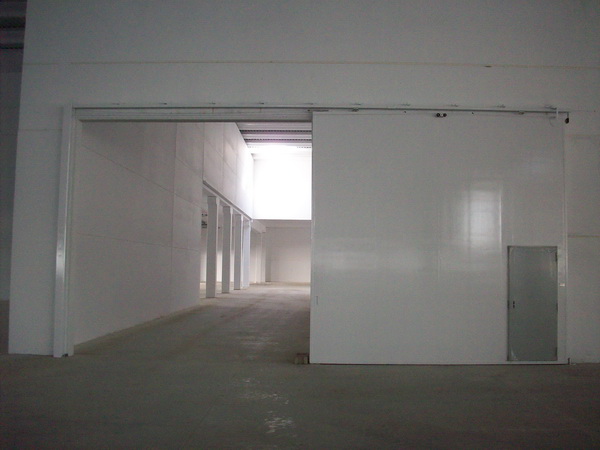

Las puertas correderas cortafuegos están diseñadas para el cierre y sectorización de huecos de grandes dimensiones, tanto en la posición siempre abierta, como en uso intensivo. Su funcionamiento puede ser manual, semiautomático y automático. Cierre garantizado por un contrapeso que actúa sobre la hoja (*). Cuando la señal de alarma emite un impulso al electroimán (24 VCC) o el fusible térmico alcanza la temperatura de 68º C la puerta queda liberada y es arrastrada por el contrapeso, quedando la puerta totalmente cerrada y con la acción del fuego se expande la junta intumescente instalada en el laberinto cortahumos en todo el perímetro de la puerta, quedando esta sellada.

RESISTENCIA AL FUEGO EI2 / 60-90-120-180-240 MINUTOS

GUÍA:

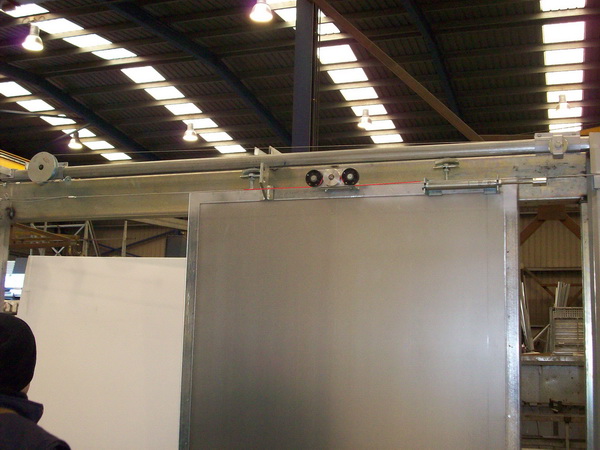

Guía superior de suspensión de alta calidad y durabilidad fabricada con material galvanizado, de tres medidas diferentes dependiendo del peso y medida de la puerta. Instalada según las características del hueco. Roller montado sobre cojinetes a bolas.

HOJA:

Cada hoja esta construida con dos chapas de acero prelacado (0,6/0,8 mm de espesor) formando paneles de 1150 mm de ancho machihembrado, relleno de lana de roca de alta densidad de 145 Kg./m3 cerrada por sus cantos por un perfil especial en U de 3 mm de espesor. Asa incrustada con tirador. Conducción por la parte inferior mediante un patín oculto en el interior del perfil.
Contrapeso unido mediante cables de acero al electroimán con pulsador de desconexión para permitir el abrir y cerrar manual, o fusible térmico. El funcionamiento de la puerta en semiautomático o automático consta de motor, cuadro de control electrónico, pulsadores de apertura, cierre, fotocélula y todos los elementos necesarios para una instalación completa.
Las puertas cortafuegos que fabricamos cumplen con la normativa vigente y para ello certificamos mediante ensayos en laboratorios oficiales en cada una de sus diferentes versiones, su aplicación esta legislada en las diferentes ordenanzas de prevención de incendios NORMA UNE 23802 (NBE CPI/96) y UNE EN 1634-1
